真空管アンプの紹介

---　真空管アンプ　---

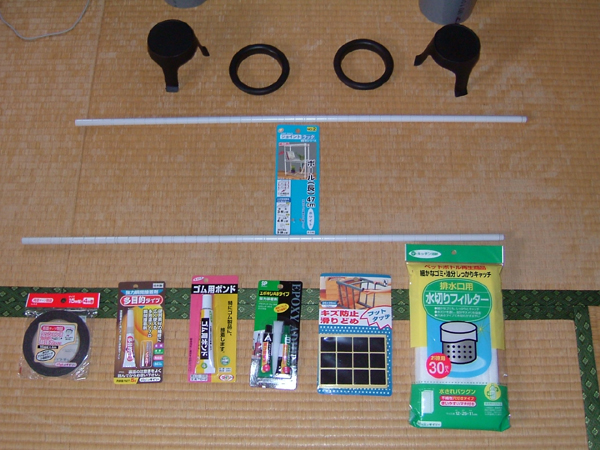

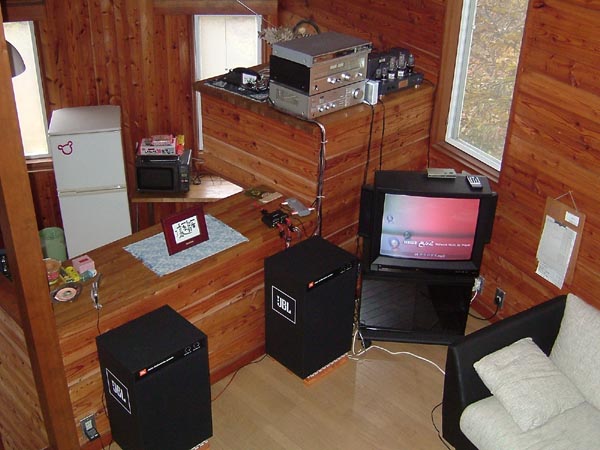

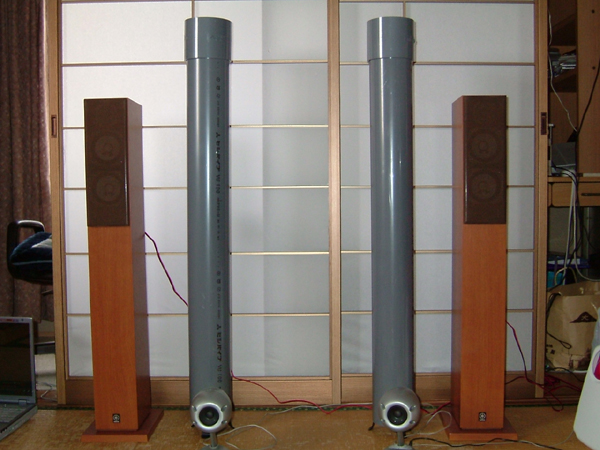

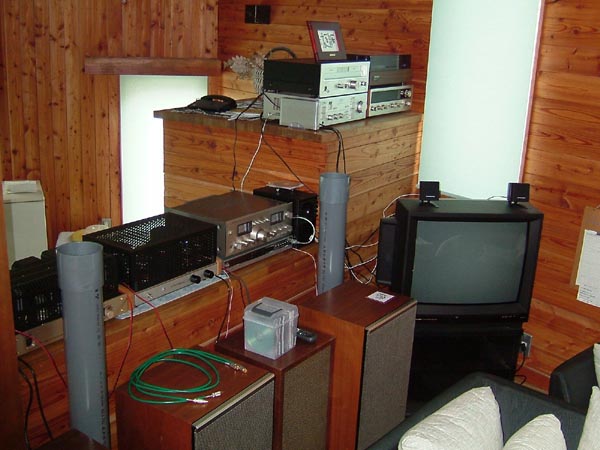

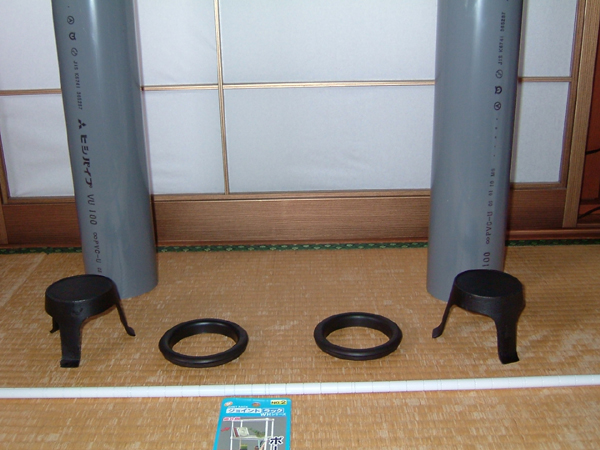

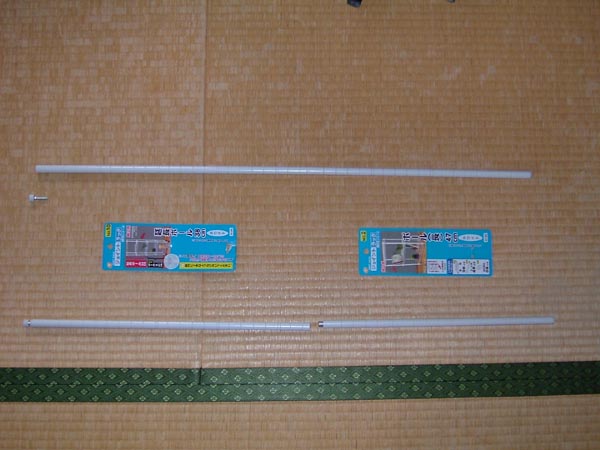

　”０５年初めからキットを利用して真空管アンプの自作に取り掛かり３００Ｂという真空管を使用したアンプを５台製作してみた。シングル、パラ、プッシュと3極管の３００Ｂにこだわってみた。真空管のメーカーもソブテック、ドラゴン、ウエスタン、クラシック、なす管など取り替えて聴いている。スピーカーはダイヤトーン、ＪＢＬ、タンノイ、自作塩ビスピーカー、などなどを繋いで、ＪＡＺＺを中心に楽しんでいる。なかなか良い音がする。最近ロシアの飛行機の通信管に使われていたという6C33CBという真空管のアンプを作ってみた。　　シングルでパワーもありこれもなかなか良い。　やはり3極管である。 300B真空管アンプで、低音から高音までスケールの大きい、迫力のある音を求めるなら断然プッシュプルが良い。　シングルの場合は真空管によってかなり音が変わる。真空管を取り換えながら聴く楽しみもなかなか捨て難い。　自作した真空管アンプを中心にスペックと独断と偏見での評価をコメントしてみた。　作者の趣味の紹介です。

真空管アンプ一覧

下記小さな写真にマウスを移動すると写真が拡大します。

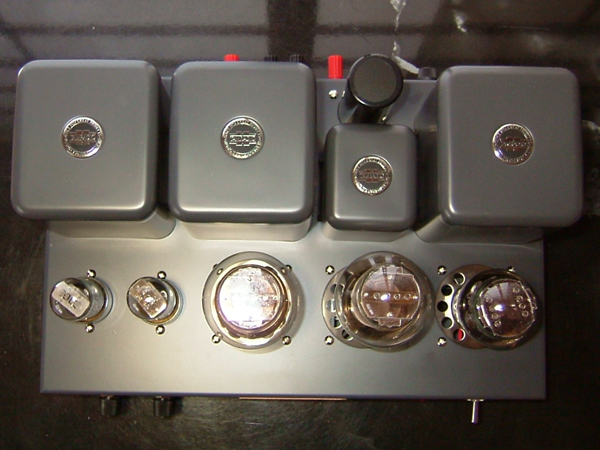

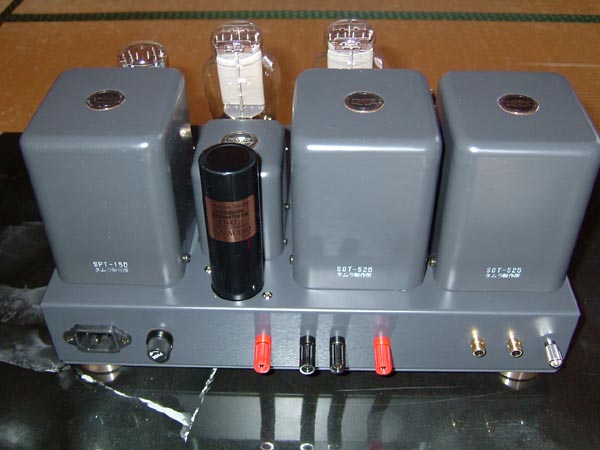

サンオーデイオ　SV-300BE


	サンオーデイオ　SV-300BE
	品名	SV-300BE
	出力真空管	300B/S×2
	真空管製造	中国　Ciassic-C-I
	前段真空管	6SN7×2
	回路	3極管直結2段
	入力感度	0.15V
	出力	8W×2
	周波数特性	15Hz～30kHz(－3db)
	重量	15kg
	制作年月	2005年2月
特に中音域の音が素晴らしく、人の声は肉声と間違うほど。　演奏中の話声が良く聞こえる。　写真は中国の真空管だが、ウエスタンの300Bが一番フィットする。　制作は比較的簡単。　作者で1.5日程度。

アドバンス　HC-1SE


	アドバンス　HC-1SE
	品名	SHC-1SE
	出力真空管	300B/S×2
	真空管製造	ロシア
	前段真空管	12AX7×1、6N1P×2
	回路	3極管＋SRPP
	入力感度	0.35V
	出力	5.8W×2
	周波数特性	18Hz～20kHz(－1db)
	重量	9kg
	制作年月	2005年3月
特に中音域の音が素晴らしい。　低音がやや迫力不足。　コンデンサを取り換え、トーンコントロールをパスする改造をすると音は格段に良くなる。制作は比較的簡単。　作者で1.5日程度。

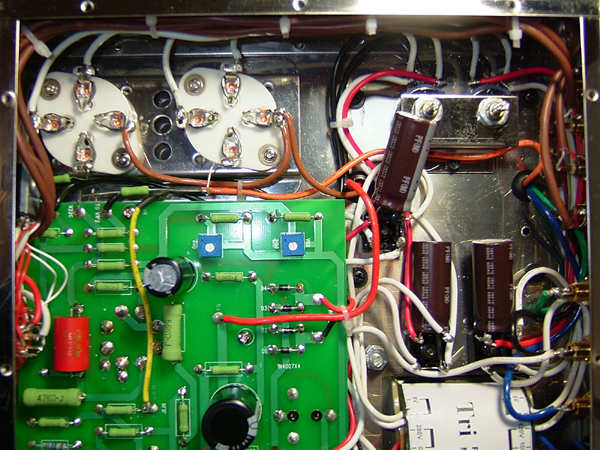

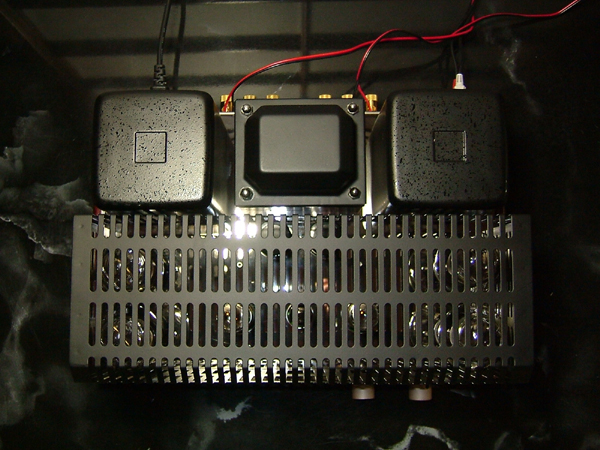

トライオード　VP300BD


	トライオード　VP300BD
	品名	VP300BD
	出力真空管	300B/パラ×2
	真空管製造	中国
	前段真空管	12AT7×2、6SN7×2
	回路	3極管直結3段カソード
	入力感度	0.5V
	出力	21W×2
	周波数特性	20Hz～50kHz(±1.5db)
	重量	20kg
	制作年月	2005年4月
音は全体にスッキリした感じ。　300Bパラ接続の割に迫力なし。　　制作は組立が込み入っていて困難。　ハンダ付が難しい訳ではない。　組立に難あり。　作者で2.5日程度。

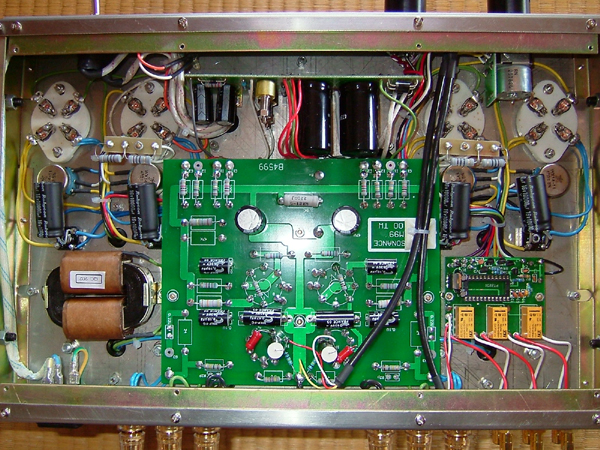

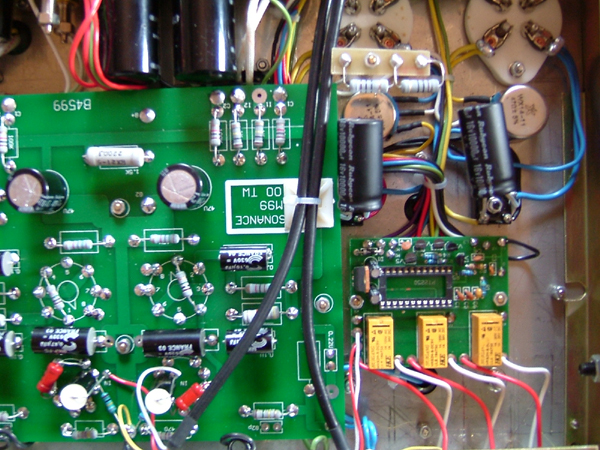

オペラオーディオ　C-M100Spluse


	オペラオーディオ　C-M100Spluse
	品名	C-M100Spluse
	出力真空管	300B/PP×2
	真空管製造	中国　98
	前段真空管	12AX7×2、6SN7×2
	回路	3極管
	入力感度	0.18V
	出力	25W×2
	周波数特性	8Hz～60kHz(－3db)
	重量	20.4kg
	購入年月	2005年4月
これはキットではないが、紹介します。　低音から広域まで良くでている。　300Bプッシュプルの迫力。　円形のトランスも気に入っている。　　スピーカーを選ばない。　すべてのジャンルの音楽に合うような気がする。

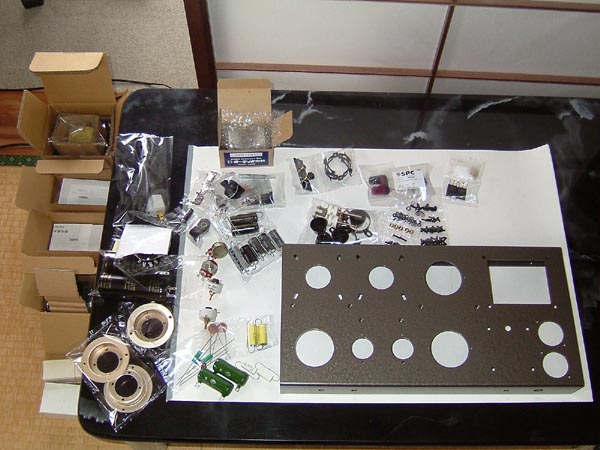

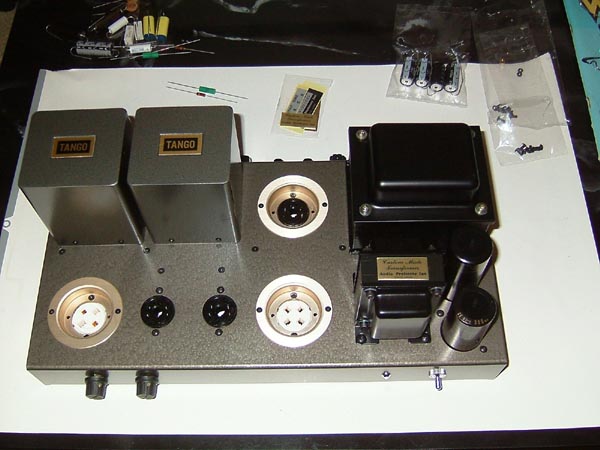

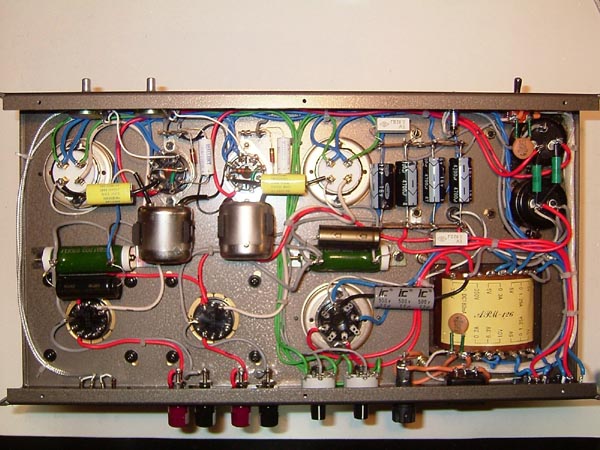

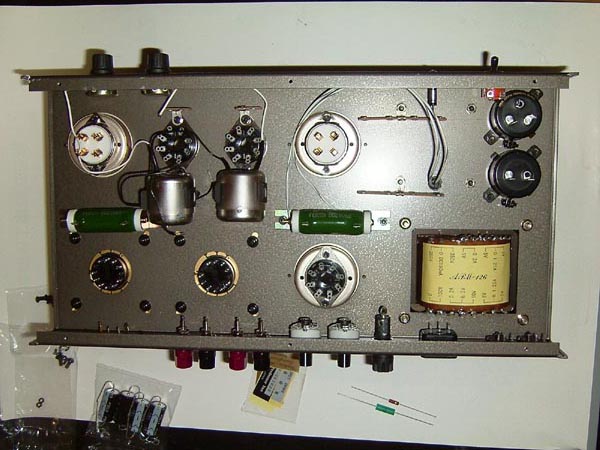

オーディオ専科　TINY-CHIEF


	オーディオ専科　TINY-CHIEF
	品名	TINY-CHIEF
	出力真空管	300B/S×2
	真空管製造	中国　98
	前段真空管	6SL7×2
	回路	SRPP
	入力感度	1.0V
	出力	8W×2
	周波数特性	10Hz～40kHz(±2db)
	重量	14kg
	制作年月	2005年10月
低音から広域まで音そのものが良くでているのが特徴。　プッシュプルの迫力を期待してはいけない。　入力のゲインが少ないのでプリアンプを入れると音が安定する。制作はやや難しいが創造の喜びあり。　作者で2日程度。

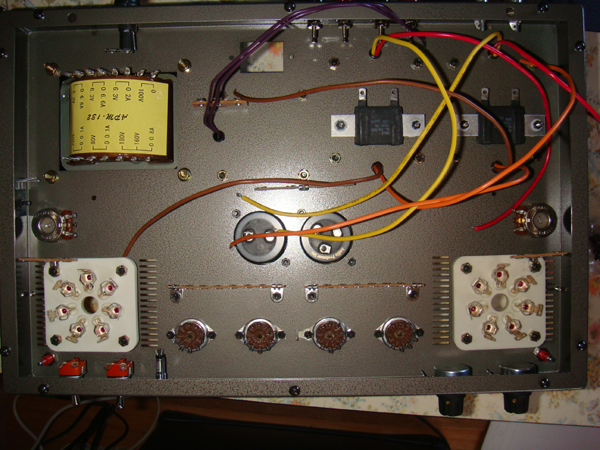

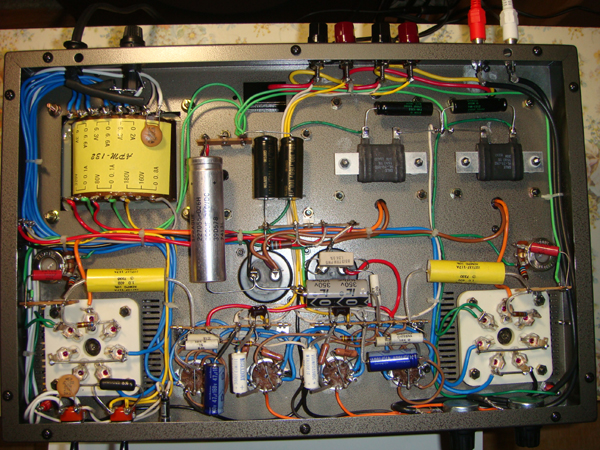

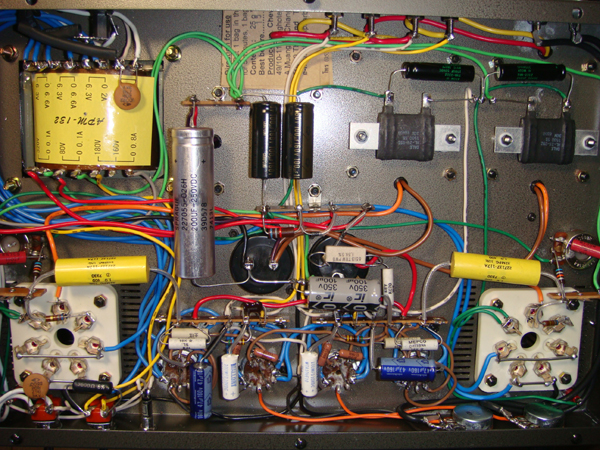

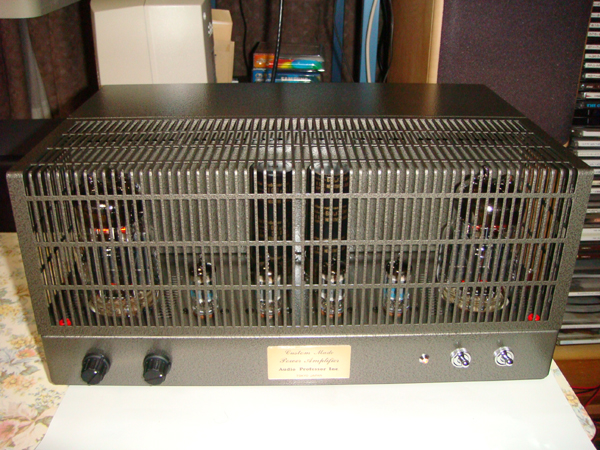

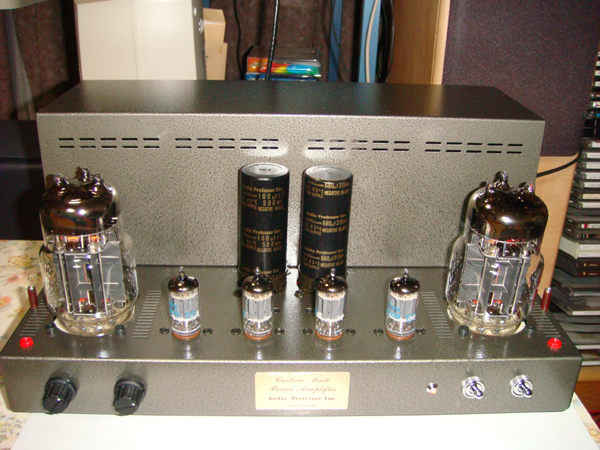

オーディオ専科　FOX-BAT_MK3


	オーディオ専科　FOX-BAT_MK3
	品名	FOX-BAT_MK3
	出力真空管	6C33CB/S×2
	真空管製造	ロシア
	前段真空管	12AU7×2、12AU7×2
	回路	SRPP+3極管
	入力感度	1.0V
	出力	15W×2
	周波数特性	8Hz～80kHz(±1db)
	重量	16kg
	制作年月	2008年1月
低音から広域まで幅広く音が良くでている。　パワーもまずまずで特に低音の伸びが素晴らしい。　真空管は300Bではないが、3極管のアンプは良い。　TINY-CHIEF同様、入力のゲインが少ないのでプリアンプを入れると音が安定する。制作はやや難しいが創造の喜びあり。　作者で2日程度。

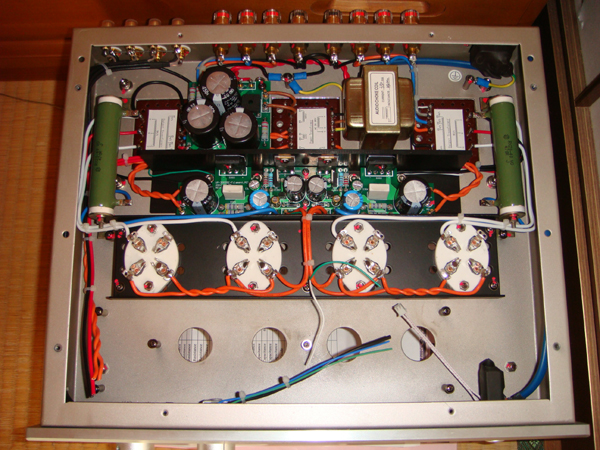

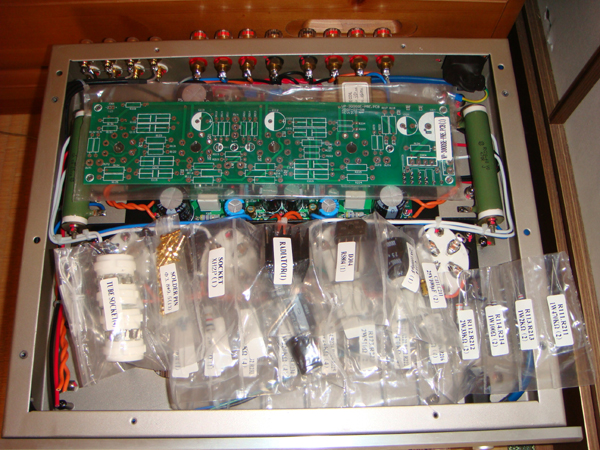

サンバレー　VP-300SE


	サンバレー　VP-300SE
	品名	VP-300SE
	出力真空管	300B/PP×2
	真空管製造	中国　98
	前段真空管	6SN7×2、6SN7×2
	回路	3極管直結
	入力感度	0.28V
	出力	22W×2
	周波数特性	10Hz～90kHz(－3db)
	重量	23kg
	制作年月	2008年2月
低音から広域までスムーズに良くでている。　それでいて300Bプッシュプルの迫力もある。　やはりプッシュプルは良い。　オスカーピーターソンのピアノの音が気持ちよく響く。　　スピーカーを選ばない。　制作があまり簡単なので驚いた。　　作者で0.5日程度。
